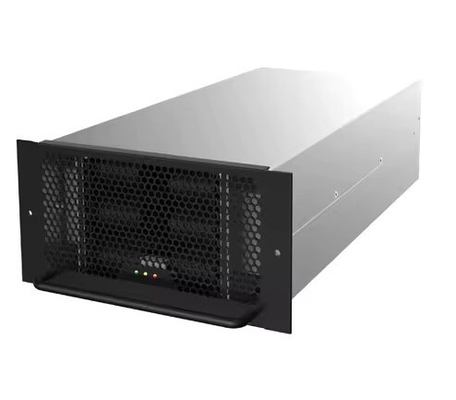

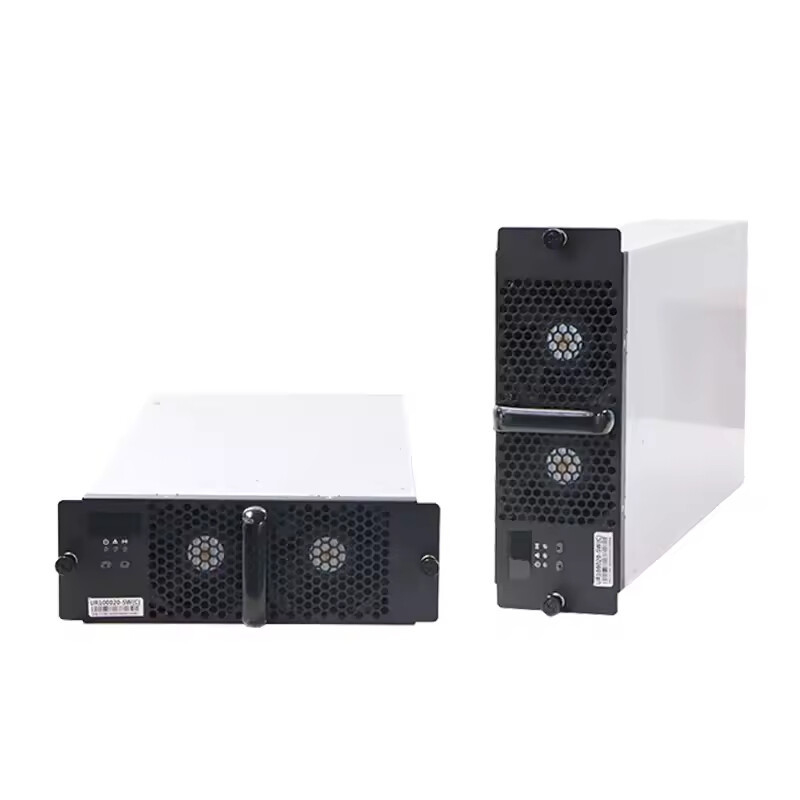

Efficiënte EV-oplaadstations Power Module Charging Rectifier Air Cooling

KW 96% Efficiënt Elektrisch Voertuig Buitenafstands stroomvoorziening module/oplaadrectificator/oplaadstapel module voor EV

Beschrijving

De MCKEE-serieladmodule is de interne gelijkstroommodule van buiten geïntegreerde gelijkstroomladingspielen die wisselstroom omzet in gelijkstroom en vervolgens elektrische voertuigen oplaadt.voor het leveren van een betrouwbare gelijkstroomvoorziening voor apparatuur is gelijkstroom nodigDe invoer van de oplaadmodule is een driefase-net, de uitgang DC is instelbaar 200VDC-500VDC /300VDC-750VDC/300-1000VDC, om aan de verschillende spanningsvereisten van verschillende batterijpakketten te voldoen.

In de laadstapel verwijst de laadstapelmodule naar de functionele module of de schakelplaat in de laadstapel,die verantwoordelijk is voor het realiseren van verschillende functies en de controle van de laadstapel. De laadstapelmodule kan de volgende hoofdcomponenten bevatten:

1De oplaadcontrolemodule is de kernmodule van de oplaadstapel en is verantwoordelijk voor het beheer van het volledige oplaadproces van de oplaadstapel.sensoren, enz., die de status van de batterij van het elektrisch voertuig kunnen controleren, het oplaadvermogen, de oplaadtijd enz. kunnen regelen.

2De communicatiemodule die verantwoordelijk is voor de communicatie met de externe netwerkverbinding, met inbegrip van draadloze en draadloze communicatiemodule, zoals Ethernet, GSM, bluetooth, wi-fi, enz.Via de communicatie module, kan de oplaadstapel realtime gegevensoverdracht, afstandsbewaking en foutdiagnoses uitvoeren met het achtergrondbeheersysteem.

3. Betalingsmodules: als het opladen van een ladingstapel betaalmogelijkheden vereist, is een pay-module een belangrijk onderdeel van de module.betaling van de scancode, enz., om gebruikers te vergemakkelijken bij het betalen.

4. Meetmodule: wordt gebruikt voor het meten van de laadprocesparameters zoals vermogen, spanning, stroom, in het algemeen gebruikte elektrometers, stroomsensoren, enz.De meetmodule levert nauwkeurige laadgegevens voor facturerings- en registratiedoeleinden.

5Beschermingsmodule: de beschermingsmodule is hoofdzakelijk verantwoordelijk voor de veiligheid van de bescherming van de laadstapel.overtemperatuur en andere omstandigheden, als het abnormaal is, zal het de stroom tijdig afsnijden om de veiligheid van de laadstapel en de gebruikers te beschermen.

6. Display- en bedieningsmodule, met inbegrip van het bedieningspaneel, het display, enz., dat wordt gebruikt voor het weergeven van de werkomstandigheden van de laadstapel, de bedieningsrichtlijnen en de gebruikersinterface.Gebruikers kunnen de laadmodus kiezen, betaalmethode, enz., en bekijk het laadregister en andere informatie.om aan de verschillende behoeften en toepassingsscenario's te voldoenDeze modules werken samen om te laden.

Technische parameters

15kW/20kW/30kW DPM EV-oplaadmodule
Inlaatspanning: 260V~530V
Uitgangsspanning, 200VDC-500VDC / 300VDC-750VDC/ 300-1000VDC (instelbaar)
Input THDI < 3%
Communicatie-interface: CAN/RS485

Toepassing: voor alle DC-sneloplaadstations.

1.Hoge vermogendichtheid bespaart systeemruimte; het vermogen van elke module is 15 kW.
2Een breed bereik van ingangsspanning, 260 V tot 530 V, ingangsspanningsbescherming.
3.Systeem neemt volledige digitale DSP-besturingstechnologie aan, bereikt pure digitale controle van input tot output;neemt interlaced serie resonantie soft switch technologie om de tolerantie van vermogen apparaten te verminderen.
4.Input THDI < 3%, invoervermogen kan 0 bereiken.99, kan het rendement 95% en hoger bereiken.
5.Ultra breed bereik van uitgangsspanning, 200-500VDC / 300-750VDC / 300-1000VDC (instelbaar), om te voldoen aan verschillende spanningsvereisten van verschillende batterijpakketten.
6.Low output DC ripple wave, heeft geen invloed op de levensduur van de batterij. >
7.De monitor is uitgerust met een standaard CAN/RS485 communicatieinterface, kan gemakkelijk gegevens uitwisselen met externe apparaten.
8.Input overspanningsbescherming, onderspanningswaarschuwing, uitgang over stroom en kortsluitingsbescherming.
9.kan parallel redundantie-systemen vormen en heeft een hot-swapped-functie, die de beschikbaarheid, betrouwbaarheid en onderhoudbaarheid van het systeem verbetert.

Over ons

Mckee is een fabrikant die zich richt op laadpalen voor elektrische auto's en aanverwante elektrische auto-accessoires.We streven er voortdurend naar schone en groene technologieën te gebruiken., streven ernaar door middel van technologische innovatie veilige en groene energiediensten voor de mens te bieden.

We bieden u een complete oplaadoplossing voor elektrische voertuigen, van innovatieve energieopslagtechnologie, tot openbare DC snellaadstations,voor snellaadstations en draagbare laadstations voor thuisgebruikWe willen onze voetafdruk verspreiden over de hele wereld, voortdurend nieuwe bijdragen leveren aan de nieuwe energiesector.

Onze belangrijkste producten: 360KW Split DC EV Charging Station, 360KW Integrated DC EV Charging Station, 240/320KW Integrated DC EV Charging Station, 120/160KW Integrated DC EV Charging Station,60/80kW DC EV-laadstation, 7KW/11KW/21KW AC EV-oplaadstation, 3,5KW/7KW oplaadstok met Amerikaanse en Europese standaard, draagbare EV-oplaadstation en aanverwante accessoires.

Als u speciale behoeften heeft, neem dan contact op met onze online dienst.

Veelgestelde vragen

V: Hoe lang is uw levertijd?

Voor laadpunten is het meestal 3-10 dagen. Als er geen voorraad is, wordt de productietijd bepaald op basis van de orderhoeveelheid.Hoogvermogende gelijkstroomoplaadpunten moeten gewoonlijk worden aangepast aan de technische parameters van de klant.

V: Hoe lang duurt het om het prototype aan te passen?

Voor het opladen van ladingspielen is de prototype-tijd meestal 7 dagen.
Voor gelijkstroomoplaadpunten bedraagt de prototype-tijd gewoonlijk 15 dagen.
Voor snellaadstations met een hoog vermogen moeten de technische parameters vóór de productie worden bepaald en de prototype-tijd bedraagt meestal 30 dagen.

V: Hoe kan de dienst gegarandeerd worden?

Onze producten zijn verdeeld in twee categorieën: huishoudelijk en commercieel.
Voor thuisopladers bieden wij gestandaardiseerde service: 1 jaar garantie + installatie op afstand en gebruiksaanwijzing + video-installatiehandleiding
Voor commerciële opladers leveren wij niet alleen gestandaardiseerde diensten voor het opladen van ladingspielen, maar leveren wij ook betalingssoftware docking diensten voor exploitanten.

V: Hoe garandeert u de kwaliteit van uw producten?

De door ons verkochte laadpalen hebben de GB-certificering in China en de CE-certificering in de EU gehaald.

V: Hoe garandeert u de kwaliteit van uw producten?

De door ons verkochte laadpalen hebben de GB-certificering in China en de CE-certificering in de EU gehaald.

NB:

1- OEM ondersteund.

2- Voor alle eisen kunt u contact met ons opnemen om de details te bespreken.

We zullen u binnen 24 uur antwoorden.

Als u vragen heeft over de oplader, neem dan contact met ons op.

5- Het bovenstaande is uitsluitend ter referentie, de uiteindelijke prijs wordt bepaald door de KW-oplader, neem contact met ons op om de juiste offerte te krijgen.
